ПР 150/50

Продукция / Насосное оборудование / Центробежные насосы



Насос центробежный ПР 150/50 и агрегат электронасосный на его базе предназначен для перекачивания абразивных гидросмесей с плотностью до 1600 кг/м3 , водородным показателем рН от 6 до 8, температурой от 278 до 333 К (от 5 до 60 С), с твёрдыми включениями объёмной концентрации до 25 % и микротвёрдостью до 9000 МПа.

Применять насосы ПР следует для перекачивания гидросмесей с максимальной крупностью твёрдых включений до 2 мм.

По согласованию между предприятием-изготовителем и потребителем насосы могут применяться для перекачивания гидросмесей с физико-механическими свойствами, отличными от указанных выше.

Конструктивно насосы изготавливаются в двухкорпусном исполнении. Корпуса футерованы полиуретаном.

Уплотнение вала в месте выхода его из корпуса - мягкий сальник.

Насосы и агрегаты на их базе относятся к изделию вида I (восстанавливаемые) ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ и категории размещения 2 по ГОСТ 15150-69.

Насосы и агрегаты изготавливаются в общепромышленном исполнении и не предназначены для эксплуатации во взрывоопасных и пожароопасных производствах, помещениях и установках, а также не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.

Технические характеристики

Насосы поставляемые отдельно и агрегаты на их базе должны соответствовать ТУ 3631-005-72181059-2006.

Наименование показателя	Частота вращения, с (об/мин)
	24,2 (1450)	20 (1200)	16,1 (965)
Подача, м3/с (м3/ч)	0,0416 (150)	0,0356 (128)	0,0294 (106)
Напор, м	50	24	17,0
Допускаемый кавитационный запас, м, не более	4,5	3,1	2,2
Допускаемое давление на входе в насос, МПа (кгс/см )	0,1 (1,0)
Внешняя утечка через уплотнение, м /с (л/ч), не более	1,1×10-6 (4)
Корректированный уровень звуковой мощности, дБА	105
Среднегеометрическое значение виброскорости, мм/с	8,9

Ресурс работы

Наименование перекачиваемого твёрдого материала	Установленная безотказная наработка, ч, не менее	Ресурс проточной части насоса, ч, не менее	Установленный ресурс до капитального ремонта, ч, не менее
Продукты обогащения горных производств: 1 стадия измельчения 2 стадия измельчения	650 950	1000 2000	8000
Промышленные продукты и концентраты	2200	4000
Золы	1500	3000
Шлаки	650	1000
Хвосты руд цветных металлов (кварцевые, пиритные, цинковые)	1600	3100
Хвосты руд чёрных металлов	1400	2500
Глинисто-песчаные породы	2800	5200
Крупнозернистые пески	2200	4000
Песчано-гравийные породы	1900	3600
Гравийные и дроблённые породы	1000	2100

Критерием отказа является состояние деталей проточной части насоса, исключающее его дальнейшую эксплуатацию в заданном технологическом процессе на гидросмеси, указанной во вводной части паспорта и при падении напора более чем на 15%. Замена набивки сальникового уплотнения не является отказом.

Критерием предельного состояния является выход из строя деталей насоса (вал, кронштейн), для замены или восстановления которых требуется проведение полной разработки всех узлов насоса и точной механической обработки на станках.

Масса насоса 935 кг. Масса колеса рабочего 14 кг. Корпус насоса с футеровкой - 330 кг.

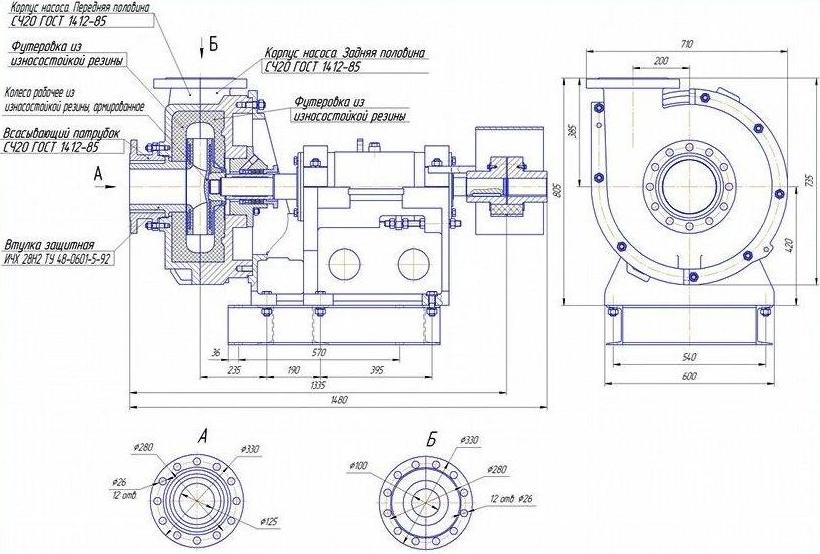

Габаритно-присоединительные размеры насоса ПР 150/50
