карьерный гусеничный экскаватор
Механическая лопата с канатным напором. Предназначена для разработки и погрузки в транспортные средства полезных ископаемых и пород вскрыши на открытых горных разработках, для отвалообразования, а также для погрузочных работ на складах.
Экскаваторы с удлиненным рабочим оборудованием (ЭКГ-10 и его модификации ЭКГ-10м, ЭКГ-8ус, ЭКГ-5у) могут быть использованы для проходки пионерных траншей, а также погрузки в транспортные средства, расположенные на вышележащих горизонтах.
Экскаваторы обеспечивают высокую производительность, обладают хорошей маневренностью, просты в управлении и обслуживании. Современная конструкция и высокопрочные материалы, применяемые в экскаваторах, обеспечивают их надежную работу в любых климатических условиях.
Поднятая над кузовом кабина машиниста обеспечивает хорошую обзорность во время работы. Кабина просторна, герметизирована, снабжена системой отопления, кондиционером, вентиляцией и обогревом стекол, виброизолирующим креслом.
Экскаватор оборудован современной электронной системой управления на основе тиристорных преобразователей, обеспечивающих независимое бесступенчатое регулирование главных приводов и формирование оптимальных статических и динамических характеристик по схеме "генератор-двигатель".
Система управления снабжена необходимыми блокировками для обеспечения надежной и безопасной работы экскаватора. Блочное исполнение преобразователей облегчает обнаружение неисправностей и их ремонт.
Основные технические параметры
| ЭКГ- |
10 |
10м |
8ус |
5у |
|---|
| вместимость основного ковша, м3 |
10,0 |
11,5 |
8,0 |
5,0 |
| вместимость сменного ковша, м3 |
8,0; 12,5; 16,0 |
- |
- |
- |
| расчетная продолжительность цикла, сек. |
26 |
26 |
28 |
30 |
| наибольшее усилие на подвеске ковша, кН (тс) |
980 (100) |
1078 (110) |
780 (79,6) |
490 (50) |
| номинальная мощность сетевого двигателя, кВт |
800 |
800 |
800 |
800 |
| номинальная мощность трансформатора, кВА |
160 |
160 |
160 |
160 |
| напряжение сети (3-х фазная, 50 Гц), В |
6000 |
6000 |
6000 |
6000 |
| скорость передвижения, км/час |
0,7 |
0,7 |
0,7 |
0,7 |
| наибольший преодолеваемый угол подъема, рад (град) |
0,2 (12) |
0,2 (12) |
0,2 (12) |
0,2 (12) |
| среднее удельное давление на грунт (1100 мм звенья), кПа |
313 |
316 |
320 |
306 |
| среднее удельное давление на грунт (1400 мм звенья), кПа |
224 |
226 |
230 |
218 |
| рабочая масса с ковшом, т |
395,0 |
402,0 |
405,0 |
386,0 |
| масса основного ковша, т |
16,2 |
19,5 |
14,4 |
8,6 |
| масса противовеса, т |
45-50 |
55-60 |
55-60 |
45-50 |

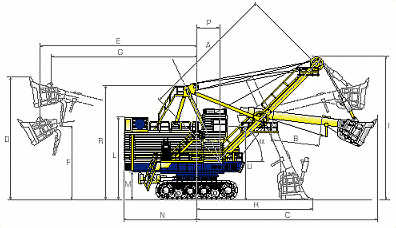

Рабочие размеры
| ЭКГ- |
10 |
10м |
8ус |
5у |
| А |
длина стрелы, м |
13,86 |
14,36 |
16,50 |
20,6 |
| В |
ход рукояти, м |
4,55 |
4,35 |
5,3 |
5,53 |
| > |
угол наклона стрелы, град. |
45 |
45 |
50 |
50 |
| С |
наибольший радиус копания, м |
18,40 |
19,00 |
19,80 |
23,70 |
| D |
наибольшая высота копания м |
13,50 |
14,50 |
17,60 |
22,20 |
| Е |
наибольший радиус разгрузки, м |
16,30 |
16,50 |
17,90 |
22,10 |
| F |
наибольшая высота разгрузки, м |
8,60 |
10,20 |
12,50 |
17,50 |
| I |
высота до головных блоков стрелы, м |
14,62 |
14,97 |
17,39 |
20,74 |
| К |
радиус копания на уровне стояния, м |
12,60 |
12,60 |
13,50 |
14,50 |
| L |
высота до фильтро-вентиляционной установки, м |
8,29 |
8,29 |
8,29 |
8,29 |
| М |
просвет под поворотной платформой, м |
2,77 |
2,77 |
2,77 |
2,77 |
| N |
радиус вращения хвостовой части поворотной платформы, м |
7,78 |
7,90 |
7,78 |
7,78 |
| Р |
расстояние от пяты стрелы до центра вращения, м |
2,4 |
2,4 |
2,4 |
2,4 |
| R |
высота до двуногой стойки, м |
11,56 |
11,56 |
11,56 |
11,56 |
Основные узлы
| нижняя рама сварная из низколегированной стали |
| длина, м |
3,88 |
| ширина, м |
3,85 |
| зубчатый венец из легированной стали |
|---|
| диаметр, мм |
4391 |
| ширина, мм |
280 |
| диаметр роликового круга | |
| по центру рельса, м |
3,80 |
| число роликов, шт |
40 |
| диаметр ролика, мм |
230 |
| рама поворотной платформы сварная из низколегированной стали |
|---|
| длина, м |
12,33 |
| ширина, м |
3,90 |
| ходовая тележка |
|---|
| общая ширина |
| (1100 мм гусеничные звенья), м |
6,68 |
| (1400 мм гусеничные звенья), м |
6,98 |
| общая длина, м |
7,95-8,23 |
| количество и диаметр опорных колес |
|---|
| 4х960 мм | |
| 4х1350 мм | |
| диаметр ведущего колеса, мм |
1380 |
| диаметр натяжного колеса, мм |
1380 |
| количество и шаг гусеничных звеньев, мм |
74х470 |
Рабочее оборудование
| стрела |
сварная из 2-х секций |
| диаметр головных блоков с поверхностной закалкой ручьев, мм |
1365 |
| диаметр напорных двухручьевых блоков с поверхностной закалкой ручьев, мм |
1452 |
| диаметр рукояти, мм |
700 |
|
