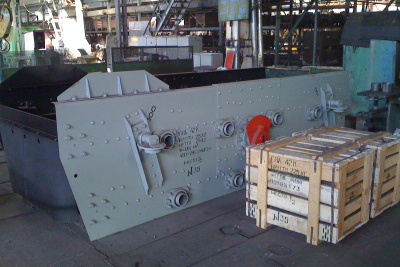

грохот инерционный легкого типа
Грохоты инерционные легкого типа ГИЛ-42К предназначены для разделения по крупности сыпучих материалов с объемной массой насыпного груза не более 1,4 т/м3 при угле наклона просеивающей поверхности от 10 до 250 в процессах сухого (с поверхностной влагой материала не более 5 %) грохочения углей, антрацитов и горючих сланцев крупностью кусков питания не более 300 мм.
Грохоты инерционные ГИЛ-42К должны применяться на обогатительных фабриках, шахтных сортировках и других предприятиях, перерабатывающих угли, антрациты и горючие сланцы.
Грохоты инерционные ГИЛ-42К изготавливаются в опорном или подвесном исполнении.
Технические характеристики грохота ГИЛ-42К
| Наименование параметра | ГИЛ-42К |
|---|
| Удельная производительность по исходному продукту*, т(ч м2) не более | 13,6 |
| Размеры просеивающей поверхности, мм: | |
| - длина | 4300 |
| - ширина | 1500 |
| Площадь одного яруса просеивающей поверхности, м2 | 6,4 |
| Полезная площадь одного яруса просеивающей поверхности, м2, не менее | 5,5 |
| Амплитуда колебаний, мм | 2,5-0,4+0,6...3,5-0,4+0,8 |
| Частота колебаний , С-1 | 16 |
| Максимальное амплитудное значение ускорение короба, мc-2, не менее | 32 |
| Число ярусов сит, ед. | 2 |
| Номинальная мощность электродвигателя, кВт, не более | 7,5 |
| Удельный расход электроэнергии, МДж/т, не более | 0,18 |
| Габаритные размеры колеблющейся части грохота, мм: | |
| - Опорное исполнение (длина, ширина, высота) | 4500; 2160; 1400 |
| - Подвесное исполнение (длина, ширина, высота) | 4500; 1966; 1400 |
| Масса колеблющейся части грохота, кг: | |
| - Опорное исполнение (длина, ширина, высота) | 2412...2464 |
| - Подвесное исполнение (длина, ширина, высота) | 2327...2382 |
| Масса грохота с запасными частями: | |
| - Опорное исполнение (длина, ширина, высота) | 2871...2960 |
| - Подвесное исполнение (длина, ширина, высота) | 2972...3064 |
| Размеры ячеек сит, мм | 6х6; 8х8; 10х10; 13х13; 16х16; 20х20; 25х25; 50х50 |
*Грохочение угля по граничной крупности 6 мм на нижнем ярусе просеивающей поверхности и 25- на верхней при содержании класса крупности >25 мм в исходном не менее 25%.
|
