БМС-4320.5
БМС-4320.5
БМС-4320.5
БМС-4320.5

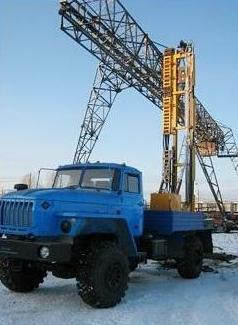

Буровая машина строительная на шасси Урал

Буровая машина строительная предназначена для бурения скважин различного назначения в породах до IV категории по буримости включительно, в тяжёлых почвенно-климатических условиях, как лопастным буром, так и винтовым шнеком при температуре окружающего воздуха от –40°С до +35°С, при устройстве свайных фундаментов, установке опор линий электропередачи и связи и других аналогичных работах.

Технические характеристики

Транспортная базашасси «Урал» - 43206-1151-41
Привод буровой машиныдизельный двигатель транспортной базы ЯМЗ-236НЕ2
Мощность эксплуатационная, кВт (л.с.)169 (230)
Номинальная частота вращения двигателя при бурении, об/мин1100 - 1300
Максимальный крутящий момент на шпинделе вращателя, кг·м500
Частота вращения шпинделя, об/мин
  • при разбросе грунта
  • при бурении с максимальной нагрузкой

130
52
Ход вращателя, мм5400
Максимальное усилие при движении вращателя, кгс
  • вниз
  • вверх

3000
3000
Тип основного бурильного оборудованиялопастной бур
Способ бурения
  • буровой штангой с лопастным буром
  • шнеком с лопастным буром или с буровой головкой

циклический
непрерывный
Глубина бурения, м
  • буровой штангой диаметром бура до 500 мм
  • шнеками диаметром до 350 мм

5
5
Грузоподъемность лебедки, кг2000
Глубина преодолевания брода, м, не более 0,7
Максимальный угол подъёма (спуска) преодолеваемого буровой машиной на сухом задернённом грунте30
Максимальный угол поперечного крена при движении по косогору12º
Габаритные размеры в транспортном положении, мм
  • длина
  • ширина
  • высота

8250
2500
3900
Масса, кг10500

Состав изделия

  1. Шасси «Урал»-43206-1151-41
  2. Орган рабочий
  3. Платформа
  4. Гидрооборудование
  5. Электрооборудование
  6. Пульт управления
  7. Вал карданный
  8. Редуктор привода насоса
  9. Насос аксиально-поршневой
  10. Стремянки
  11. Ограждения цепей
  12. Укладчик РВД.

Примечание.

Приведённые в таблице динамические и силовые характеристики буровой установки обеспечиваются после ста часов её работы в режиме обкатки.

Основным принципом работы кинематики станка буровой установки является преобразование энергии потока рабочей жидкости с высоким давлением гидросистемы в возвратно-поступательное и вращательное движение силовых узлов бурового инструмента.
