БМП-045.12.04.01

Продукция / Буровое оборудование / Буровые машины

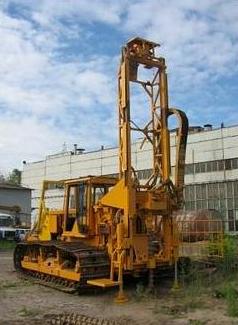

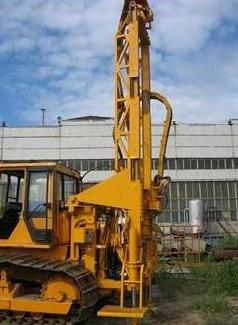

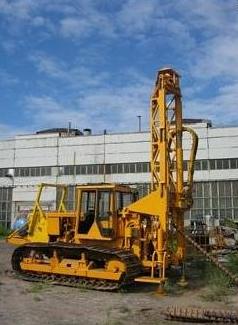

Машина представляет собой навесное оборудование с механизмами привода вращения и подачи бура, смонтированное на базовый трактор Т10МБ и предназначен для бурения скважин, вращательным способом со шнековой очисткой для поисково-оценочных, инженерно-геологических, сейсмо-разведочных и других целей в мерзлых и вечномерзлых грунтах до VI категории диаметром до 150 мм глубиной до 85 м. Машина предназначена для эксплуатации при температуре окружающего воздуха от минус 40С° до плюс 45С°.

Вращение шпинделя происходит от гидромотора работающего в едином блоке с редуктором вращателя.

Подъём и опускание мачты и аутригеров производится гидроцилиндрами.

Питание гидросистемы осуществляется двумя гидронасосами, один, из которых обеспечивает работу вращателя, а второй – остальных элементов системы.

Гидронасосы приводятся в действие мультипликатором, соединённым с выходным валом привода.

Контроль работы гидросистемы осуществляется при помощи контрольно-измерительной аппаратуры вынесенной на панель управления.

Технические характеристики:

Диаметр бурения, мм	до 150
Глубина бурения, м при диаметре шнека до 135 мм более 135 мм	85 70
Привод установки-дизельный двигатель	ЯМЗ-236
Мощность эксплуатационная кВт(л.с.)	176(240)
Номинальная частота вращения выходного вала привода, об/мин	1250
Максимальный крутящий момент на шпинделе вращателя, кгс м	950
Вращение шпинделя реверсивное с частотой, об/мин наибольшая наименьшая	220 40
Ход вращателя, мм	3250
Максимальное усилие при движении вращателя, кгс вниз вверх	12000 12000
Давление в линии гидроцилиндров подъёма мачты и аутригеров кг/см2	150
Максимальная скорость перемещения вращателя (без нагрузки), не менее, м/с вниз вверх	0,50 0,47
