Центробежный насос ПР 63/22,5 в составе электронасосного агрегата, предназначен для перекачивания продуктов обогащения руд и глиноземного производства, песчаных и других абразивных гидросмесей с водородным показателем рН от 6 до 8, плотностью до 1300 кг/м3, температурой от 278 до 333К (от 5 до 600С), с твёрдыми включениями объёмной концентрации до 25%, максимальной крупности твёрдых частиц 2 мм, микротвёрдостью до 9000 МПа.

Серийно выпускаемый насос предназначен для эксплуатации в отапливаемых помещениях, или в неотапливаемых помещениях и под навесом при температуре окружающего воздуха от - 30° до + 40° С.

Насос применяется в горнорудной, металлургической, строительной и других отраслях промышленности.

Насос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях.

Технические характеристики

ПараметрЗначения
Подача, м3 63
Напор, м 22,5-2,3
Допустимый кавитационный запас, м 4,0
Частота вращения, с-1( об/мин ) 24,2 ( 1450 )
Коэффициент полезного действия, % 50-2
Корректированный уровень звуковой мощности, дБ, не более 103
Вибрация на корпусе подшипниковом, мм/с, не более 5,6

В качестве привода насоса используется электродвигатель асинхронный номинальной мощностью Рн=15,0 кВт, установочный размер по длине станины – S, исполнение по способу монтажа IM1081 для двигателей с привязкой мощности к установочно-присоединительным размерам по ГОСТ 2479-79 (АД 160 S4).

Режим работы электронасоса - продолжительный S1 по ГОСТ 183-74.

Рабочий интервал подач не более 100 м3/ч с эл. двигателем Рн=15,0 кВт.

Снижение напора после выработки ресурса – не более 20%.

Масса насоса не более 230 кг, масса агрегата не более 357 кг.

Колесо рабочее массой 4 кг, комплект вкладышей - 14 кг.

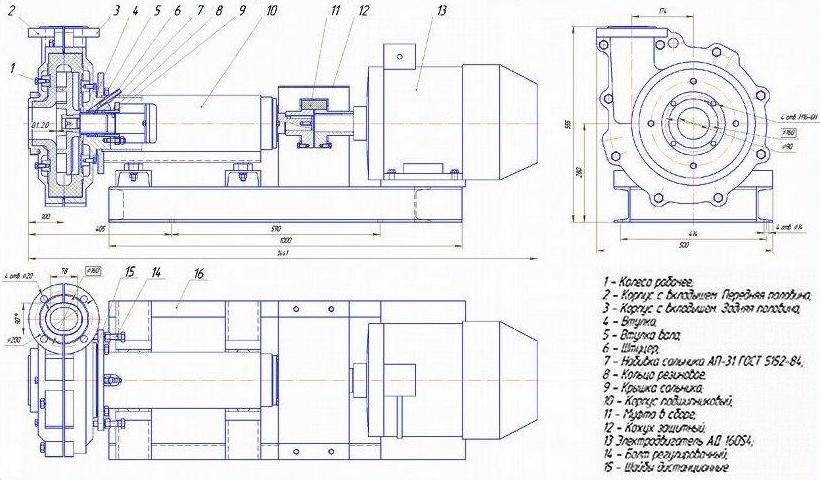

Агрегат электронасосный типа ПР 63/22,5-СП-15

Наименование Тип двигателя Мощность двигателя, кВт Масса насоса без двигателя, кг Масса агрегата, кг
ПР 63/22,5-СП-15 AД 160S4 15 230 357
