грохот инерционный легкого типа
Грохот инерционный легкого типа ГИЛ-52 предназначен для разделения по крупности сыпучих материалов с объемной массой насыпного груза не более 1,4 т/м3 при угле наклонапросеивающей поверхности от 10 до 250 на операциях сухого (с поверхностной влагой материала не более 5%) грохочения углей, антрацитов и горючих сланцев крупностью кусков питания не более 300 мм.

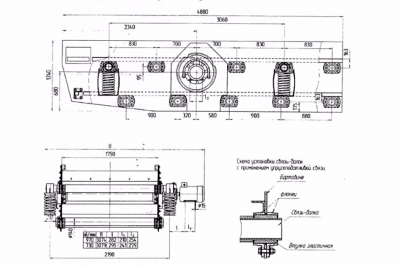

В соединении бортовин со связь-балками грохота инерционного ГИЛ-52 применяются упруго-податливые связи (УПС), которые позволяют взаимно виброизолировать бортовые листы. Как показали экспериментальные исследования в конструкциях с использованием упруго-поддатливых связей нестационарные высокочастотные колебания эффективно фильтруются и быстро затухают, что в свою очередь позволяет значительно увеличить срок службы короба грохота.
Технические характеристики грохота инерционного легкого типа ГИЛ-52
| Наименование параметра | ГИЛ-52 |
|---|
| Размеры просеивающей поверхности, мм | |
| - длина | 4500±100 |
| - ширина | 1750±25 |
| Число ярусов сит, ед. | 2 |
| Угол наклона просеивающей поверхности, град | 10-25 |
| Амплитуда колебаний, мм | 15 |
| Частота колебаний короба, мин-1 | 730; 970 |
| Производительность по питанию, max, т/ч | 14,8 |
| Крупность кусков питания, мм, не более | 300 |
| Масса колеблющейся части | 2618 |
| Толщина бортовины, мм | 8 |
